Informazioni di Base.
Model No.
RAY-KOL1331#
Materiale
Vetro ottico
Colore degli obiettivi
Chiaro
Certificazione
RoHS, ISO9001, CE
Su misura
Su misura
Rivestimento
HMC
Pacchetto di Trasporto
Wooden Box
Specifiche
Based on size
Marchio
RAYTEK
Origine
Made in China
Capacità di Produzione
50000PCS/Year

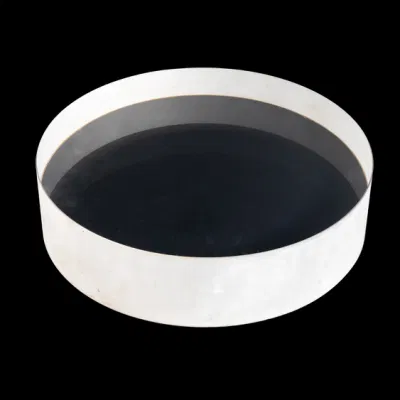

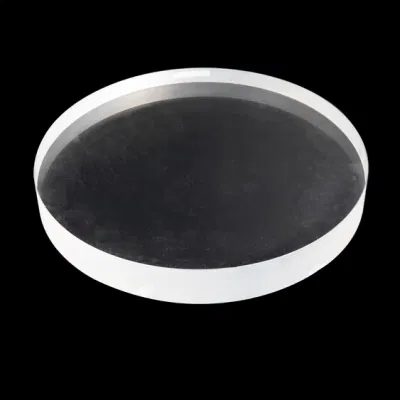

Descrizione del Prodotto
Tipo di prodotto:
20.0x20.0f-50.00 VIS
20.0x20.0f-75.00 VIS
20.0x20.0f-100.00 VIS
20.0x20.0f-150.00 VIS
20.0x20.0f-200.00 VIS
20.0x20.0f-250.00 VIS
20.0x20.0f-300.00 VIS
20.0x20.0f-500.00 VIS
20.0x20.0f-1000.00 VIS
25,0x16.0f-25.20 VIS
4.0x20.0f-50.00 VIS
40,0x20.0f-75.00 VIS
40,0x20.0f-100.00 VIS
40,0x20.0f-150.00 VIS
40,0x20.0f-200.00 VIS
40,0x20.0f-250.00 VIS
40,0x20.0f-500.00 VIS
40,0x20.0f-1000.00 VIS
53.0x50.8f-50.80 VIS
53.0x50.8f-75.00 VIS

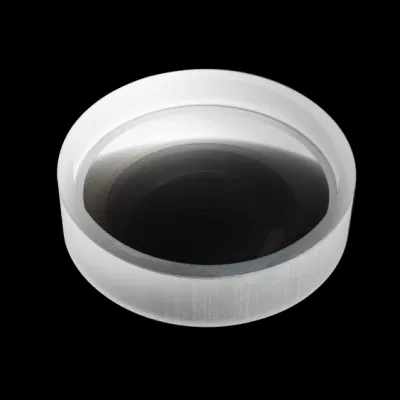

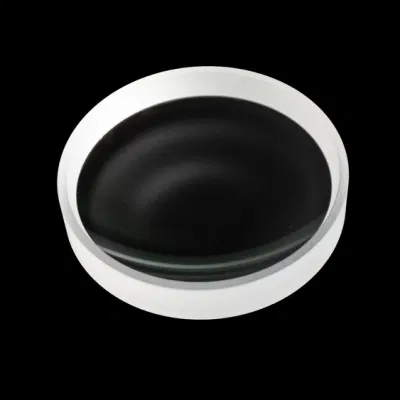

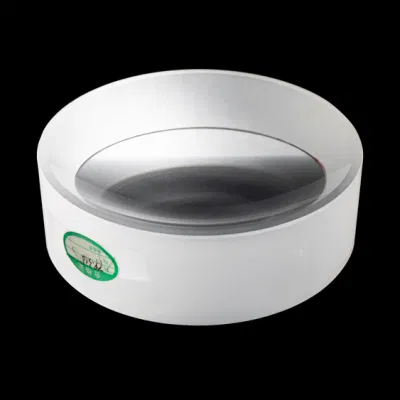

Introduzione al prodotto:
Una lente cilindrica concava piatta è costituita da un piano e da una superficie cilindrica concava, con una lunghezza focale negativa. Viene comunemente utilizzato per concentrare fasci di luce paralleli o divergenti su una linea o per modificare il rapporto di aspetto di un'immagine.
Caratteristiche del prodotto:
Lente singola sferica
Le lenti singole sferiche sono una buona scelta per molte applicazioni in cui l'aberrazione non è molto importante, in quanto sono tipi di lenti semplici ed economiche. Per applicazioni semplici, sono sufficienti lenti convesse piatte standard, lenti concave piatte, lenti biconvesse e lenti biconvesse. Per ottenere prestazioni migliori, l'obiettivo esterno è stato ottimizzato per ridurre l'aberrazione mantenendo al contempo una superficie sferica. L'utilizzo di più elementi di obiettivo all'interno di un sistema ottico composito può ottenere maggiori miglioramenti delle prestazioni. Questi sistemi ottici multielemento utilizzano tipicamente lenti a forma di mezzaluna, sebbene raramente vengano usati da soli. Per le applicazioni più impegnative, le prestazioni delle singole lenti sferiche non saranno così buone come quelle delle lenti acromatiche (sia per sorgenti di luce a banda larga che monocromatiche) o sferiche (per sorgenti di luce monocromatiche). Per ulteriori dettagli su altri tipi di lenti, fare riferimento alle etichette per lenti acromatiche e asferiche.
Obiettivo singolo standard
Design di base di lenti singole multiple: Lenti convesse planari, lenti biconvesse, lenti concave planari e lenti biconvesse. Ciascuna di queste lenti è adatta per diverse applicazioni. Le lenti convesse e biconvesse sono lenti positive (cioè hanno una lunghezza focale positiva) che focalizzano la luce collimata su un punto focale, mentre le lenti concave e biconvesse sono lenti negative che possono causare divergenze di luce collimata. La forma di ciascuna singola lente minimizza l'aberrazione in base ad un certo rapporto coniugato, che è definito come il rapporto tra la distanza dell'oggetto e la distanza dell'immagine (indicata come distanza coniugata).
Lente positiva:
Lente planoconvessa
Una lente convessa planare è adatta per situazioni in cui una distanza coniugata è più di cinque volte quella di un'altra distanza coniugata. Le prestazioni di questa forma di lente sono adatte per situazioni con rapporto di coniugazione infinito (luce di collimazione focalizzata o collimazione sorgente di luce puntiforme).
Lente biconvessa
Una lente biconvessa è adatta per situazioni in cui una distanza coniugata è 0.2 - 5 volte la distanza coniugata di un'altra. Le prestazioni di questa forma della lente sono adatte per situazioni in cui la distanza dell'oggetto e la distanza dell'immagine sono uguali.
Lente negativa:
Lente concava piatta
Le lenti concave piatte sono adatte per situazioni in cui una distanza coniugata è più di cinque volte quella di un'altra distanza coniugata. Introducono aberrazioni sferiche negative e possono essere utilizzate per bilanciare le aberrazioni sferiche introdotte da una singola lente con lunghezza focale positiva.
Lente biconcava
Le lenti concave doppie hanno una lunghezza focale negativa e sono tipicamente utilizzate per aumentare la divergenza della luce aggregata.
Riduzione dell'aberrazione
Per ridurre al minimo l'aberrazione sferica, la lente deve essere posizionata con il lato con maggiore curvatura rivolto più in avanti verso il punto principale comune. Per le lenti convesse piatte e concave piatte utilizzate in rapporto di co infinito, ciò significa che la superficie deve essere rivolta verso il fascio collimato (come mostrato nella figura precedente). Il numero di lenti è definito come la lunghezza focale divisa per il diametro di apertura, che ha un impatto significativo sul grado di aberrazione. Un obiettivo più piccolo ("veloce") introduce un numero di aberrazioni significativamente maggiore rispetto a un obiettivo più grande ("lento"). La forma della lente diventa molto importante quando è al di sotto di circa f/10 e dovrebbe essere considerata come un sostituto per lenti singole sferiche e altre lenti al di sotto di circa f/2 (come lenti acromatiche e lenti asferiche).
Lente aspetto
La lente di forma è progettata per ridurre al minimo le aberrazioni sferiche e di coma (causate dalla luce non sull'asse ottico), mentre utilizza ancora la superficie sferica per formare la lente. L'utilizzo di un design sferico rende più semplice la produzione di lenti esterne rispetto alle lenti asferiche (come descritto sull'etichetta della lente asferica), riducendo i costi. Ogni lato della lente esterna è lucidato per avere raggi di curvatura diversi, fornendo prestazioni migliori per lenti singole sferiche. Per fasci di ingresso di piccolo diametro, la lente esterna ha anche prestazioni di diffrazione. Queste lenti sono tipicamente utilizzate in applicazioni ad alta potenza in cui non è possibile utilizzare lenti acromatiche incollate.
Lente Luna curva e sistema di lenti Multi Element
Le lenti Moonlight sono tipicamente utilizzate nei sistemi ottici multielemento per modificare la lunghezza focale senza introdurre aberrazioni sferiche significative. Le prestazioni ottiche di un sistema di lenti multielemento sono solitamente significativamente migliori di quelle di una singola lente. In questi sistemi, l'aberrazione introdotta da un elemento può essere corretta da successivi elementi ottici. Queste lenti hanno una superficie convessa e concava, e possono essere lenti positive o negative.
Lente a mezzaluna
Lente menisco
Una lente a mezzaluna è solitamente usata insieme ad un'altra lente in complessi ottici compositi. Quando viene utilizzata in questa struttura, una lente meniscus regolare accorcia la lunghezza focale, aumenta l'apertura numerica (NA) del sistema e non introduce aberrazioni sferiche significative.
Lente menisco negativa
Lenti meniscali negative sono solitamente usate insieme ad un'altra lente in complessi ottici compositi. Quando viene utilizzata in questa struttura, la lente del menisco negativo aumenta la lunghezza focale e riduce l'apertura numerica (NA) del sistema.
Obiettivo acromatico
Le lenti acromatiche sono una buona scelta per qualsiasi applicazione ottica impegnativa, in quanto offrono prestazioni sostanzialmente migliori rispetto alle lenti singole sferiche. Le lenti acromatiche a doppio bimolo sono sufficienti per la maggior parte delle applicazioni di coniugazione infinita, e le coppie di lenti a doppio bimolo sono una scelta ideale per la coniugazione finita. Tuttavia, l'adesivo utilizzato in questi componenti ottici riduce la loro soglia di danneggiamento e ne limita la disponibilità in sistemi ad alta potenza. La doppia lente con separazione dell'aria è la scelta ideale per applicazioni ad alta potenza, in quanto la loro soglia di danneggiamento è superiore a quella delle lenti acromatiche incollate. Inoltre, una lente doppia con separazione dell'aria ha due variabili di progetto in più rispetto a una lente biincollata, poiché la superficie interna della lente non deve avere la stessa curvatura. Queste variabili aggiuntive rendono le prestazioni delle lenti doppie distanziate in aria di gran lunga superiori a quelle delle lenti a doppio legame in termini di errore di fronte d'onda trasmesso, dimensione del punto e aberrazione. Tuttavia, le lenti doppie separate dall'aria sono anche più costose delle lenti a doppia Unione.
Le triplice lenti acromatiche possono essere progettate sia per rapporti di coniugazione finiti che infiniti. Al centro di queste triplice lenti è presente un elemento ottico a basso indice di rifrazione, che è incollato tra due identici elementi ottici esterni ad alto indice di rifrazione. Possono correggere le differenze di colore assiali e trasversali e il loro design simmetrico ha prestazioni migliori rispetto alla doppia lente incollata.
Lente a doppia colla
Le lenti acromatiche a doppia colla presentano più vantaggi rispetto alle lenti singole semplici, tra cui una ridotta differenza di colore, prestazioni off-axis migliorate e un punto focale più piccolo. Queste lenti doppie hanno una lunghezza focale positiva e sono ottimizzate per rapporti di coniugazione infiniti.
Lente doppia traferro
Le prestazioni delle lenti doppie separate dall'aria sono migliori rispetto a quelle delle lenti a doppia colla perché le loro lenti sono separate. Questi componenti ottici sono la scelta ideale per applicazioni ad alta potenza perché la loro soglia di danneggiamento è maggiore di quella delle lenti a doppio legame. Queste lenti doppie hanno una lunghezza focale positiva e sono ottimizzate per rapporti di coniugazione infiniti.
Coppia di lenti doppie
Le coppie acromatiche a doppia lente hanno i vantaggi delle lenti acromatiche e sono ottimizzate per la coniugazione finita. Queste coppie di lenti sono scelte ideali per relè di immagini e sistemi di amplificazione.
Triplice obiettivo acromatico
Le triplice lenti acromatiche offrono prestazioni migliori rispetto alle doppie lenti acromatiche. Un triplice obiettivo acromatico è un semplice obiettivo in grado di correggere tutte le principali differenze di colore. La triplice lente Steinheil è ottimizzata per il rapporto di coniugazione finito, mentre la triplice lente Hastings è ottimizzata per un rapporto di coniugazione infinito.
20.0x20.0f-50.00 VIS
20.0x20.0f-75.00 VIS
20.0x20.0f-100.00 VIS
20.0x20.0f-150.00 VIS
20.0x20.0f-200.00 VIS
20.0x20.0f-250.00 VIS
20.0x20.0f-300.00 VIS
20.0x20.0f-500.00 VIS
20.0x20.0f-1000.00 VIS
25,0x16.0f-25.20 VIS
4.0x20.0f-50.00 VIS
40,0x20.0f-75.00 VIS
40,0x20.0f-100.00 VIS
40,0x20.0f-150.00 VIS
40,0x20.0f-200.00 VIS
40,0x20.0f-250.00 VIS
40,0x20.0f-500.00 VIS
40,0x20.0f-1000.00 VIS
53.0x50.8f-50.80 VIS
53.0x50.8f-75.00 VIS
Introduzione al prodotto:
Una lente cilindrica concava piatta è costituita da un piano e da una superficie cilindrica concava, con una lunghezza focale negativa. Viene comunemente utilizzato per concentrare fasci di luce paralleli o divergenti su una linea o per modificare il rapporto di aspetto di un'immagine.
Caratteristiche del prodotto:
Materiale: Vetro ottico K9 ricotto fine;
Lunghezza d'onda di progetto: 587,6 nm;
Errore diametro:+0.0/-0.1mm;
Errore spessore centrale:+0,2 mm;
Errore lunghezza focale: ± 2%;
Errore di centraggio lente: 3-5 punti;
Levigatezza superficiale: 3-4 livelli;
Bordo invertito: 0,2mmX45°;
Membrana ANTIRIFLESSO VIS Ravg<0.5% @ 400~700 nm;
Membrana antiriflesso NIR Ravg<0.5% @ 650~1050 nm;
Membrana anti-riflettente SWIR Ravg<0.5% @ 1000~1650 nm;
Obiettivo ottico: Lunghezza d'onda di progetto: 587,6 nm;
Errore diametro:+0.0/-0.1mm;
Errore spessore centrale:+0,2 mm;
Errore lunghezza focale: ± 2%;
Errore di centraggio lente: 3-5 punti;
Levigatezza superficiale: 3-4 livelli;
Bordo invertito: 0,2mmX45°;
Membrana ANTIRIFLESSO VIS Ravg<0.5% @ 400~700 nm;
Membrana antiriflesso NIR Ravg<0.5% @ 650~1050 nm;
Membrana anti-riflettente SWIR Ravg<0.5% @ 1000~1650 nm;
Lente singola sferica
Le lenti singole sferiche sono una buona scelta per molte applicazioni in cui l'aberrazione non è molto importante, in quanto sono tipi di lenti semplici ed economiche. Per applicazioni semplici, sono sufficienti lenti convesse piatte standard, lenti concave piatte, lenti biconvesse e lenti biconvesse. Per ottenere prestazioni migliori, l'obiettivo esterno è stato ottimizzato per ridurre l'aberrazione mantenendo al contempo una superficie sferica. L'utilizzo di più elementi di obiettivo all'interno di un sistema ottico composito può ottenere maggiori miglioramenti delle prestazioni. Questi sistemi ottici multielemento utilizzano tipicamente lenti a forma di mezzaluna, sebbene raramente vengano usati da soli. Per le applicazioni più impegnative, le prestazioni delle singole lenti sferiche non saranno così buone come quelle delle lenti acromatiche (sia per sorgenti di luce a banda larga che monocromatiche) o sferiche (per sorgenti di luce monocromatiche). Per ulteriori dettagli su altri tipi di lenti, fare riferimento alle etichette per lenti acromatiche e asferiche.
Obiettivo singolo standard
Design di base di lenti singole multiple: Lenti convesse planari, lenti biconvesse, lenti concave planari e lenti biconvesse. Ciascuna di queste lenti è adatta per diverse applicazioni. Le lenti convesse e biconvesse sono lenti positive (cioè hanno una lunghezza focale positiva) che focalizzano la luce collimata su un punto focale, mentre le lenti concave e biconvesse sono lenti negative che possono causare divergenze di luce collimata. La forma di ciascuna singola lente minimizza l'aberrazione in base ad un certo rapporto coniugato, che è definito come il rapporto tra la distanza dell'oggetto e la distanza dell'immagine (indicata come distanza coniugata).
Lente positiva:
Lente planoconvessa
Una lente convessa planare è adatta per situazioni in cui una distanza coniugata è più di cinque volte quella di un'altra distanza coniugata. Le prestazioni di questa forma di lente sono adatte per situazioni con rapporto di coniugazione infinito (luce di collimazione focalizzata o collimazione sorgente di luce puntiforme).
Lente biconvessa
Una lente biconvessa è adatta per situazioni in cui una distanza coniugata è 0.2 - 5 volte la distanza coniugata di un'altra. Le prestazioni di questa forma della lente sono adatte per situazioni in cui la distanza dell'oggetto e la distanza dell'immagine sono uguali.
Lente negativa:
Lente concava piatta
Le lenti concave piatte sono adatte per situazioni in cui una distanza coniugata è più di cinque volte quella di un'altra distanza coniugata. Introducono aberrazioni sferiche negative e possono essere utilizzate per bilanciare le aberrazioni sferiche introdotte da una singola lente con lunghezza focale positiva.
Lente biconcava
Le lenti concave doppie hanno una lunghezza focale negativa e sono tipicamente utilizzate per aumentare la divergenza della luce aggregata.
Riduzione dell'aberrazione
Per ridurre al minimo l'aberrazione sferica, la lente deve essere posizionata con il lato con maggiore curvatura rivolto più in avanti verso il punto principale comune. Per le lenti convesse piatte e concave piatte utilizzate in rapporto di co infinito, ciò significa che la superficie deve essere rivolta verso il fascio collimato (come mostrato nella figura precedente). Il numero di lenti è definito come la lunghezza focale divisa per il diametro di apertura, che ha un impatto significativo sul grado di aberrazione. Un obiettivo più piccolo ("veloce") introduce un numero di aberrazioni significativamente maggiore rispetto a un obiettivo più grande ("lento"). La forma della lente diventa molto importante quando è al di sotto di circa f/10 e dovrebbe essere considerata come un sostituto per lenti singole sferiche e altre lenti al di sotto di circa f/2 (come lenti acromatiche e lenti asferiche).
Lente aspetto
La lente di forma è progettata per ridurre al minimo le aberrazioni sferiche e di coma (causate dalla luce non sull'asse ottico), mentre utilizza ancora la superficie sferica per formare la lente. L'utilizzo di un design sferico rende più semplice la produzione di lenti esterne rispetto alle lenti asferiche (come descritto sull'etichetta della lente asferica), riducendo i costi. Ogni lato della lente esterna è lucidato per avere raggi di curvatura diversi, fornendo prestazioni migliori per lenti singole sferiche. Per fasci di ingresso di piccolo diametro, la lente esterna ha anche prestazioni di diffrazione. Queste lenti sono tipicamente utilizzate in applicazioni ad alta potenza in cui non è possibile utilizzare lenti acromatiche incollate.
Lente Luna curva e sistema di lenti Multi Element
Le lenti Moonlight sono tipicamente utilizzate nei sistemi ottici multielemento per modificare la lunghezza focale senza introdurre aberrazioni sferiche significative. Le prestazioni ottiche di un sistema di lenti multielemento sono solitamente significativamente migliori di quelle di una singola lente. In questi sistemi, l'aberrazione introdotta da un elemento può essere corretta da successivi elementi ottici. Queste lenti hanno una superficie convessa e concava, e possono essere lenti positive o negative.
Lente a mezzaluna
Lente menisco
Una lente a mezzaluna è solitamente usata insieme ad un'altra lente in complessi ottici compositi. Quando viene utilizzata in questa struttura, una lente meniscus regolare accorcia la lunghezza focale, aumenta l'apertura numerica (NA) del sistema e non introduce aberrazioni sferiche significative.
Lente menisco negativa
Lenti meniscali negative sono solitamente usate insieme ad un'altra lente in complessi ottici compositi. Quando viene utilizzata in questa struttura, la lente del menisco negativo aumenta la lunghezza focale e riduce l'apertura numerica (NA) del sistema.
Obiettivo acromatico
Le lenti acromatiche sono una buona scelta per qualsiasi applicazione ottica impegnativa, in quanto offrono prestazioni sostanzialmente migliori rispetto alle lenti singole sferiche. Le lenti acromatiche a doppio bimolo sono sufficienti per la maggior parte delle applicazioni di coniugazione infinita, e le coppie di lenti a doppio bimolo sono una scelta ideale per la coniugazione finita. Tuttavia, l'adesivo utilizzato in questi componenti ottici riduce la loro soglia di danneggiamento e ne limita la disponibilità in sistemi ad alta potenza. La doppia lente con separazione dell'aria è la scelta ideale per applicazioni ad alta potenza, in quanto la loro soglia di danneggiamento è superiore a quella delle lenti acromatiche incollate. Inoltre, una lente doppia con separazione dell'aria ha due variabili di progetto in più rispetto a una lente biincollata, poiché la superficie interna della lente non deve avere la stessa curvatura. Queste variabili aggiuntive rendono le prestazioni delle lenti doppie distanziate in aria di gran lunga superiori a quelle delle lenti a doppio legame in termini di errore di fronte d'onda trasmesso, dimensione del punto e aberrazione. Tuttavia, le lenti doppie separate dall'aria sono anche più costose delle lenti a doppia Unione.
Le triplice lenti acromatiche possono essere progettate sia per rapporti di coniugazione finiti che infiniti. Al centro di queste triplice lenti è presente un elemento ottico a basso indice di rifrazione, che è incollato tra due identici elementi ottici esterni ad alto indice di rifrazione. Possono correggere le differenze di colore assiali e trasversali e il loro design simmetrico ha prestazioni migliori rispetto alla doppia lente incollata.
Lente a doppia colla
Le lenti acromatiche a doppia colla presentano più vantaggi rispetto alle lenti singole semplici, tra cui una ridotta differenza di colore, prestazioni off-axis migliorate e un punto focale più piccolo. Queste lenti doppie hanno una lunghezza focale positiva e sono ottimizzate per rapporti di coniugazione infiniti.
Lente doppia traferro
Le prestazioni delle lenti doppie separate dall'aria sono migliori rispetto a quelle delle lenti a doppia colla perché le loro lenti sono separate. Questi componenti ottici sono la scelta ideale per applicazioni ad alta potenza perché la loro soglia di danneggiamento è maggiore di quella delle lenti a doppio legame. Queste lenti doppie hanno una lunghezza focale positiva e sono ottimizzate per rapporti di coniugazione infiniti.
Coppia di lenti doppie
Le coppie acromatiche a doppia lente hanno i vantaggi delle lenti acromatiche e sono ottimizzate per la coniugazione finita. Queste coppie di lenti sono scelte ideali per relè di immagini e sistemi di amplificazione.
Triplice obiettivo acromatico
Le triplice lenti acromatiche offrono prestazioni migliori rispetto alle doppie lenti acromatiche. Un triplice obiettivo acromatico è un semplice obiettivo in grado di correggere tutte le principali differenze di colore. La triplice lente Steinheil è ottimizzata per il rapporto di coniugazione finito, mentre la triplice lente Hastings è ottimizzata per un rapporto di coniugazione infinito.
